詳細資料；
公稱通徑：25－300mm
公稱壓力：PM1.6 、4.0、 6.4MPa
法蘭標準：JB/T79.1、79.2-94等
上閥蓋：標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封型－40~+350℃
壓蓋型式：螺栓壓緊式
材 料：鑄鋼（ ZG230—450）、鑄不銹鋼（ ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti）等
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

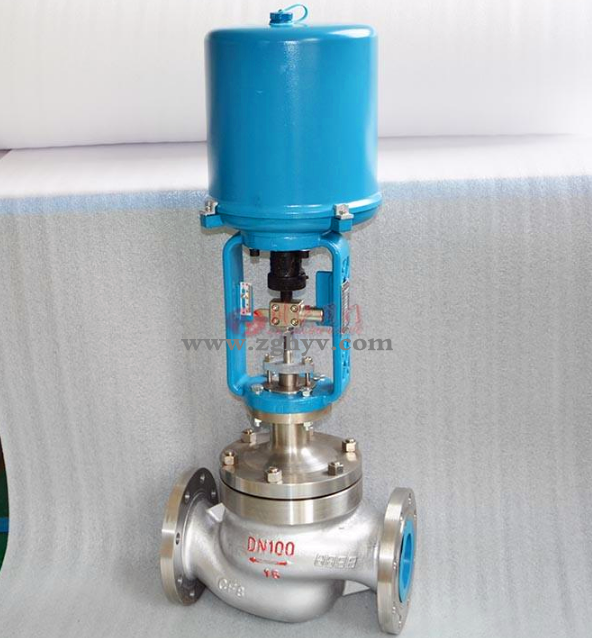

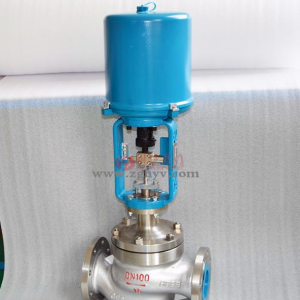

電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性 、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。
性能指標：
項目 | 指標值 | |
基本誤差% | ±3.0 | |
回差% | 2.0 | |
死區％ | 2.0 | |
泄漏量 | 單座閥 | 符合JB/T7387-94 IV級小于閥的額定容量×10-4 |
雙座閥 | 符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 | |
套筒閥 | 符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 | |
技術參數：
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
雙座 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
雙座 | ≤ 公稱壓力 | |||||||||||||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 單座式、套筒式、雙導向式 | |||||||||||||
流量特性 | 等百分比、直線性 | |||||||||||||
配置執行器類別 | DKZ系列電動執行器(客戶指定品牌亦可) | |||||||||||||
執行器參數 | 電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC | |||||||||||||
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
結構圖：
|
|
ZAZP電動調節閥(單座式結構) | ZAZM電動調節閥(套筒式結構) |
零件材料：
精小型電動調節閥 (單座式結構) | 精小型電動調節閥 (套筒式結構) | ||||
1 | 閥體 | WCB、CF8、CF8M、CF3 | 1 | 閥體 | WCB、CF8、CF8M、CF3 |
2 | 墊片 | PTFE、金屬石墨墊片 | 2 | 墊片 | PTFE、金屬石墨墊片 |
3 | 閥座 | 304、316、316L | 3 | 套筒 | 304、316、316L |
4 | 閥芯組件 | 304、316、316L | 4 | 閥芯 | 304、316、316L |
5 | 導向套/并帽 | 304、316、316L / 銅 | 5 | 中墊 | PTFE、金屬石墨墊片 |
6 | 中墊 | PTFE、金屬石墨墊片 | 6 | 閥蓋 | PTFE\石墨墊片 |
7 | 閥蓋 | WCB、CF8、CF8M、CF3 | 7 | 閥桿 | 304、316、316L |
8 | 填料 | PTFE、柔性石墨 | 8 | 填料 | PTFE、柔性石墨 |
9 | 填料壓蓋 | WCB、CF8、CF8M、CF3 | 9 | 填料壓蓋 | WCB、CF8、CF8M、CF3 |
外形圖：
|
|
|
ZAZP電動單座調節閥 | ZAZM電動套筒調節閥 | ZAZN電動雙座調節閥 |
連接尺寸：
●ZAZP電動調節閥(單座、雙座結構)
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 653 | 665 | 671 | 683 | 698 | 789 | 792 | 796 | 847 | 855 | 894 | 1156 | 1215 | |
W | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
●ZAZP電動調節閥(套筒結構)
公稱通徑(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 668 | 668 | 684 | 684 | 785 | 785 | 795 | 945 | 945 | 945 | 1050 | 1145 | |
W | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
