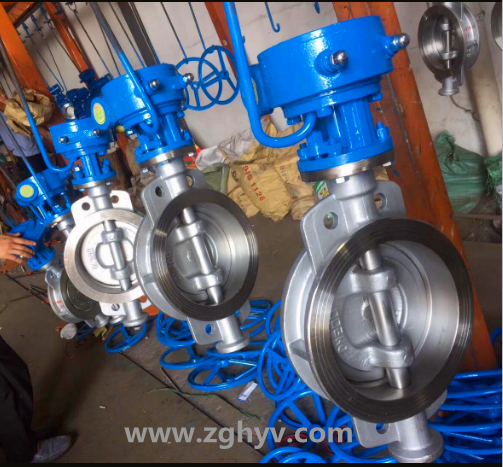

DS373H對夾式雙向壓硬密封蝶閥

產品詳情

詳細資料：

DS373H對夾式雙向壓硬密封蝶閥_產品特點

雙向金屬硬密封蝶閥主要由閥體、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、自潤滑軸承、驅動裝置等組成，具有如下特點：

1、結構 、型小輕便、操作輕便；

2、采用三維偏心結構，蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離；蝶板在關閉的過程中幾乎無摩擦，關閉輕便。具有越關越緊自鎖功能，自密封性能，密封性能穩定可靠；

3、密封副（蝶板密封圈—閥體密封圈）材料為不銹鋼，并經特殊處理，具有金屬硬密封和彈性密封的雙重優點，抗腐蝕、耐磨損、耐高溫，使用壽命長；

4、采用了“徑向動平衡密封結構”設計，使蝶板開啟阻力并可靠地實現了蝶閥進出口雙向密封零泄露。啟閉過程中蝶板密封面沿 360°圓周各點可以瞬間快速完成，快速準確得實現了關閉接觸自動相吻合的密封動作；

5、蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源；

6、可靠的雙向密封功能，是管道系統中要求雙向切斷的 產品，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

主要性能規范

公稱壓力（MPa）

0.6

1.0

1.6

2.5

4.0

6.4

10.0

強度試驗壓力（MPa）

0.9

1.5

2.4

2.75

5.0

9.6

15.0

密封試驗壓力（MPa）

0.66

1.1

1.76

3.75

4.4

7.04

11.0

氣密封試驗壓力（MPa）

0.6

適用溫度

碳鋼：-29℃～ 425℃;球墨鑄鐵（Q）：-29℃～350℃;鉻鎳鈦鋼（R、P）:≤200℃;

鉻鉬鋼（I）：≤550℃；鉻硅鉬鋼（II）：≤850℃。

適用介質

碳鋼、球墨鑄鐵(Q)：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質；

鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質；

鉻鉬鋼（Ⅰ）：高溫石油等介質；

鉻硅鉬鋼（Ⅱ）：高溫腐蝕性介質。

驅動方式

蝸輪傳動、電動、氣動、液動、管網

主要零件材料

零件名稱

材料名稱

閥體、蝶板

WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵

閥座密封圈

不銹鋼、6號

閥 軸

13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼

蝶板密封圈

鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼

填 料

柔性石墨、夾織物橡膠

工作原理

高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉，通過銷軸帶動蝶板在90°范圍內旋轉，使蝶板處于開啟或關閉狀態，從而達到連通或截斷截止的目的。

雙向硬密封蝶閥_執行標準

1、設計、制造按照GB/T12238-89、JB/T8527-97標準執行；

2、閥門試驗按照GB/T13927-92、JB/T9092-99標準執行；

3、閥門結構長度按照GB/T12221-2005標準執行；

4、兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行，非標法蘭連接尺寸按企業標準；

結構比較

比較項目

新結構（圖1）

傳統結構（圖2）

比較結果

正向密封性能

1.1PN 零泄露

1.1PN 零泄露

新老密封性能高

反向密封性能

1.1PN 零泄露

0.5PN 零泄露

新結構反向密封性能高

操作扭矩

徑向平衡H=0，e值小蝶板動平衡，閥門啟閉操作扭矩，操作輕松自由

徑向不平衡H≠0，且很大，e值比較大，蝶板不能動平衡，閥門啟閉操作扭矩大，操作費力

新結構操作輕松節約能源

蝶板徑向動平衡

近似平衡，雙向密封性能可靠

極不平衡，反向密封性能極低

新結構蝶板關閉狀態動平衡性能好，易實現反向密封

結構 程度

采用蝶板動平衡原理H=0，e值取Z小可靠值，三維偏心橢圓金屬硬密封原理

蝶板徑向不極不平衡H≠0，e值較大，三維偏心橢圓密封原理

新結構 ，雙向承壓

使用壽命

密封面損耗，壽命長

密封面損耗較小

新結構壽命較長

主要外形和連接尺寸

公稱通徑結構長度外形尺寸連接長度
HD373H D373YD673HD973H0.6MPa1.0MPa
mmInchLH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d
50243112350180200625245725302502551104-141254-18
652?46115370180200625245725302502551304-141454-18
80349120380180200645245725652502551504-181608-18
100456138420180200675355926002502551704-181808-18
125564164460180200715355926402502552008-182108-18
150670175555270280800355927053003152258-182408-22
2008712086052702808502501707753003152808-182958-22
250107624368027028092525017094530031533512-1835012-22
30012832838003804201035450200107030031539512-2240012-22
35014923108353804201070450220114030031544512-2256016-22
400161023409154504701190450220121030031549516-2251516-26
450181143809604804901250650280133557571455016-2256520-26
5002012741010204804901290650280141557571460020-2262020-26
6002415447012254804901455850380160565681070520-2672520-30
7002816555013556406601585850380184465681081024-2684024-30
80032190640147064066017001250380204065681092024-3095024-33
900362037101545750860196512503802255785863102024-30105028-33
1000402167701795850900201512503802380785863112028-30116028-36
1200482548901965850900225012503802640785863134032-33
