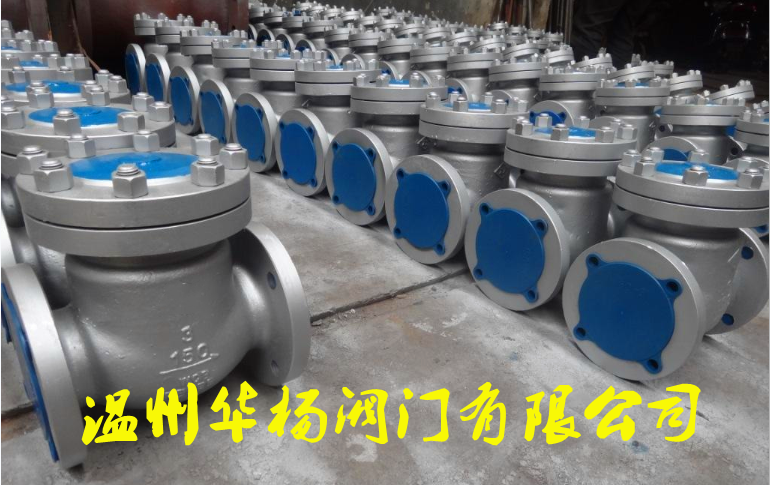

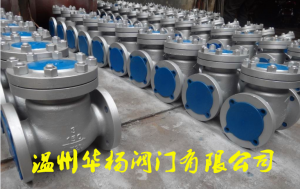

H44H美標止回閥性能特點：
1、H44W美標止回閥的設計制造符合美國國家標準ANSIB16.34，美國石油學會標準API16D要求；
2、H44W美標止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝；
3、H44W美標止回閥搖桿銷軸采用內裝式結構，減少了外泄漏缺點；
4、H44W美標止回閥閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb，中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
引用標準：
設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
H44H美標止回閥主要連接尺寸：
公稱通徑 | 150Lb | 300Lb | 400Lb | 600Lb | |||||
in | mm | L | H | L | H | L | H | L | H |
11/2 | 40 | 165 | 130 | 241 | 135 | 241 | 135 | 241 | 160 |
2 | 50 | 203 | 135 | 267 | 145 | 292 | 145 | 292 | 170 |
2/21 | 65 | 216 | 145 | 292 | 170 | 330 | 170 | 330 | 180 |
3 | 80 | 241 | 175 | 318 | 210 | 356 | 210 | 356 | 245 |
4 | 100 | 292 | 200 | 356 | 260 | 406 | 260 | 432 | 290 |
5 | 125 | 330 | 255 | 400 | 295 | 457 | 295 | 508 | 320 |
6 | 150 | 356 | 320 | 444 | 325 | 495 | 325 | 559 | 360 |
8 | 200 | 495 | 380 | 533 | 380 | 597 | 380 | 660 | 430 |
10 | 250 | 622 | 440 | 622 | 440 | 673 | 440 | 787 | 505 |
12 | 300 | 698 | 480 | 711 | 520 | 762 | 520 | 838 | 555 |
14 | 350 | 787 | 530 | 838 | 540 | 889 | 540 | 889 | 595 |
16 | 400 | 864 | 580 | 864 | 590 | 902 | 590 | 991 | 680 |
18 | 450 | 978 | 620 | 978 | 670 | 1016 | 670 | 1092 | 780 |
20 | 500 | 978 | 655 | 1016 | 720 | 1054 | 720 | 1194 | 970 |
H44H美標止回閥主要性能規范：
試驗壓力/Mpa | 公稱壓力（ Lb ） | |||
150 | 300 | 400 | 600 | |
殼體試驗 | 3 | 7.5 | 10.2 | 15 |
密封試驗 | 2.2 | 5.5 | 7.5 | 11 |
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6/WC9(V) |
工作溫度 / ℃ | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 |
美標止回閥主要零件材料及性能
體、蓋、瓣 | 閥桿 | 墊片 | 密封面 | 工作溫度℃ | 適用介質 |
WCB | 2Cr13 | 增強柔性石墨 | 13Cr | ≤425 | 水 蒸氣 油品 硝酸 醋酸 |
WC1 | ≤450 | ||||
WC6 | ≤540 | ||||
WC9 | ≤570 | ||||
C5 C12 | ≤540 | ||||
CF8 | 304 | ≤200 | |||
CF8M | 316 | ||||
CF3 | 304L | ||||
CF3M | 316 |
外形結構圖：
