產品資料：

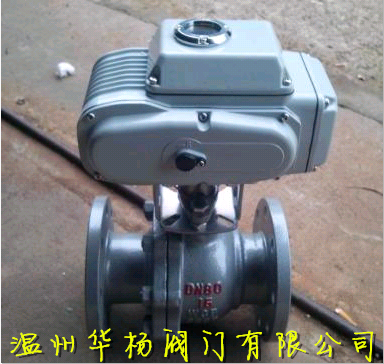

Q941Y 型 PN16~PN63 浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。

Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能 等特點。

產品性能參數

產品外形及結構尺寸：
Q941Y 型 (PN16) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

Q941Y 型 (PN25) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

Q941Y 型 (PN40) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)

【硬密封電動球閥執行標準】

設計規范：API 6D  API 608  BS 5351  GB/T12237
結構長度：ASME B16.10  GB/T 12221
法蘭連接：ASME B16.5  GB/T 9113
試驗與檢驗：GB/T 13927  API 598  API 6D

訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
