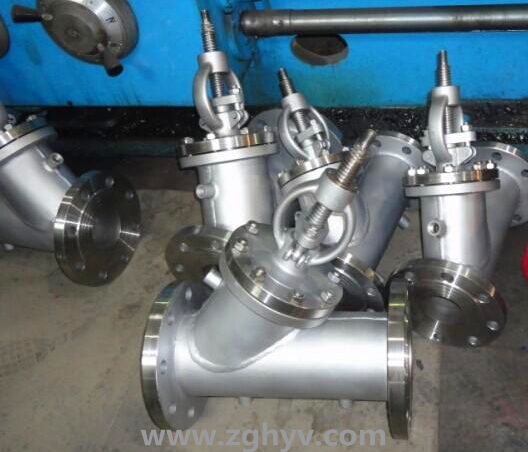

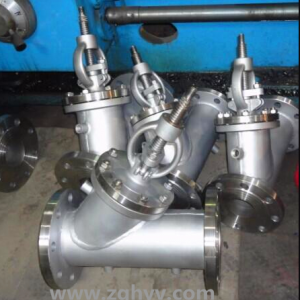

BJ45H/W【夾套保溫截止閥】又稱夾套截止閥，主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。BJ45W保溫截止閥兩法蘭之間焊裝有金屬夾套，在截止閥的側面和底部設置了夾套接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫截止閥的連接法蘭相較于普通截止閥要大一Z兩個規格。
Y型保溫夾套直流式截止閥應用規范
1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927
Y型保溫夾套直流式截止閥試驗壓力及主要性能規范
型號 | 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力 | |
Shell | Seal | |||||
BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea | ≤1.3 |
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
Y型保溫夾套直流式截止閥主要零件材質
零件名稱LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
閥體/閥蓋世BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
閘板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
閥桿STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料PACKING | PTFE紡織 | PTFE紡織 | PTFE紡織 | PTFE紡織 | 石墨 |
墊片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
壓蓋GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料壓環 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
Y型保溫夾套直流式截止閥應用規范
1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927
Y型保溫夾套直流式截止閥試驗壓力及主要性能規范
型號 | 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力 | |
Shell | Seal | |||||
BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea | ≤1.3 |
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
零件名稱LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
閥體/閥蓋世BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
閘板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
閥桿STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料PACKING | PTFE紡織 | PTFE紡織 | PTFE紡織 | PTFE紡織 | 石墨 |
墊片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
壓蓋GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料壓環 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
Y型保溫夾套直流式截止閥主要零件材質
Y型保溫夾套直流式截止閥主要外形尺寸及重量
PN（MPa） | DN（mm） | 尺寸 | 重量 | |||||||||
L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | |||
2.5 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 30 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 36 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 40 | |
65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-φ18 | 240 | 54 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 70 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-φ25 | 360 | 170 | |
200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-φ25 | 400 | 250 | |
4.0 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 33 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 41 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 45 | |
65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-φ18 | 240 | 62 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 80 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-φ30 | 360 | 185 | |
200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-φ34 | 400 | 268 | |
Y型保溫截止閥 特點
BJ45W直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
設計制造按GB12234-89 GB12234-89；
結構長度按GB12221-89 GB12221-89；
法蘭尺寸按JB/T79-94 JB/779-94；
閥門檢查和試驗按GB13927。
訂貨須知：
一、①Y型保溫夾套截止閥產品名稱與型號②Y型保溫夾套截止閥口徑③Y型保溫夾套截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關
