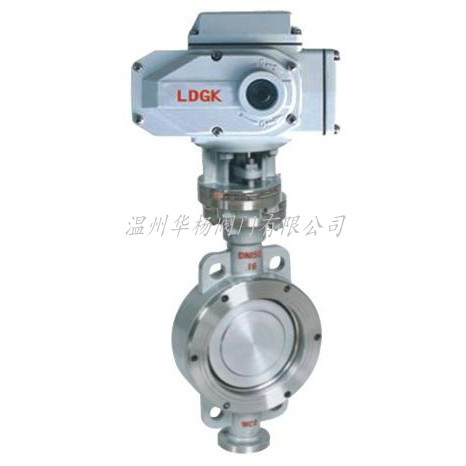

D971H電動對夾式蝶閥主要用途：

　　各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。

  D971H電動對夾式蝶閥結構和工作原理

1.通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。

2.根據動作模式分類有：開關型和調節型。

3.開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。

4.調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。

 D971H電動對夾式蝶閥產品優點:

①外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護。

②性能 穩定齊全，有普通型、帶電位計型、無源型、智能型、快關慢關、指示器顯示等應有盡有。

③動力損耗率低，可大量節約成本。 ④技術 ，電子部分采用進口原件性能穩定，機械部分加工精細精密耐磨，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構優化設計消除了工作噪音大的不足

⑤智能一體化裝置有信號4～20mA?DC輸入輸出，比例調節控制和定位，無需人工控制，可位置自鎖、連線簡單、性能穩定可靠、控制精度高、反應速度快等。 ⑥安裝在閥門上很方便，可不用機械加工則可直接安裝在手動閥門上。 ⑦電壓有AC220V、DC220V、DC24、電AC110V等多種電源可提供。

D971H電動對夾式蝶閥安裝與維護

1、在安裝時，閥瓣要停在關閉的位置上。 　　

2、開啟位置應按蝶板的旋轉角度來確定。 　　

3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。 　　

4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

D971H電動對夾式蝶閥主要特點　　

1、小型輕便，容易拆裝及維修，并可在任意位置安裝。 　　

2、結構簡單、緊湊，90度回轉開啟迅速。 　　

3、操作扭矩小，省力輕巧。 　　

4、流量特性趨於直線，調節性能好。 　　

5、密封材料耐老化、耐腐蝕、可適用多種介質。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中、作為調節和截止使用。

D971H電動對夾式蝶閥公稱通徑

DN〔㎜〕

20-2000

公稱壓力

PN〔mpa〕

0.6

1.0

1.6

試驗壓力Ps〔Mpa〕

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

1.0

1.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等
