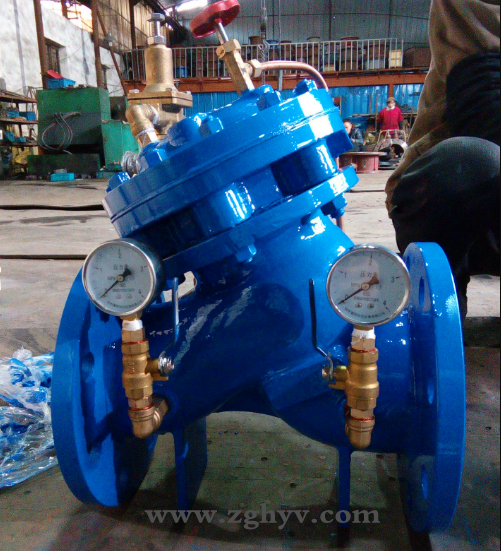

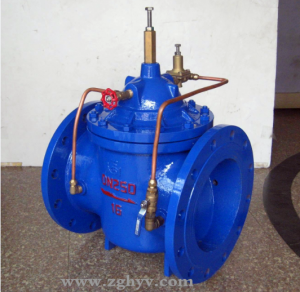

YX741X可調式減壓穩壓閥結構特點

　　YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。

　　本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

YX741X可調式減壓穩壓閥工作原理

　　當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。

　　當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。

調節導閥彈簧即可設定出口壓力。

YX741X可調式減壓穩壓閥工作特點

　　1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

　　2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

YX741X可調式減壓穩壓閥功能與用途

　　本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。

　　本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

YX741X可調式減壓穩壓閥主要技術參數

公稱壓(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)調壓范圍(MPa)適用介質介質溫度(℃)

1.01.51.10.09-0.8水0-80

1.62.41.760.15-1.4

2.53.752.750.2-2.0

YX741X可調式減壓穩壓閥主要零件材料

零件名稱零件材料

閥體 閥蓋WCB

閥座 閥盤銅合金/2Cr13

密封圈 O型圈丁腈橡膠

閥桿2Cr13

彈簧50CrVA

缸套 活塞(活塞型)2Cr13

膜片(膜片型)夾織物丁腈橡膠

調節閥 球閥銅合金

過濾器不銹鋼

訂貨須知：（國家標準）

一、A:YX741X可調式減壓穩壓閥產品名稱、YX741X可調式減壓穩壓閥產品型號、YX741X可調式減壓穩壓閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
