產品介紹：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構 ，操作靈活，省力，方便。
主要結束參數
公稱通經DN（mm) | 50～2000 | 50～1600 | |
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
執行標準
制造標準 | GB/T122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T13927-92 |

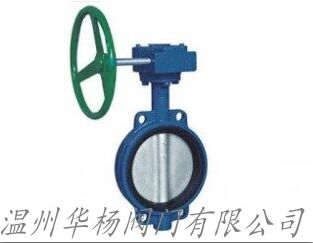

WBGX(D372X)-6/10/16蝸輪傳動對夾式軟密封蝶閥主要外形連接尺寸單位：mm
DN | L | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 309 | 180 | 200 | 88 | 99 | 99 |
65 | 46 | 85 | 320 | 180 | 200 | 108 | 118 | 118 |
80 | 46 | 95 | 340 | 180 | 200 | 124 | 132 | 132 |
100 | 52 | 105 | 360 | 180 | 200 | 144 | 156 | 156 |
125 | 56 | 129 | 405 | 180 | 200 | 174 | 184 | 184 |
150 | 56 | 132 | 450 | 270 | 280 | 199 | 211 | 211 |
200 | 60 | 165 | 607 | 270 | 280 | 254 | 266 | 266 |
250 | 68 | 197 | 659 | 270 | 280 | 309 | 319 | 319 |
300 | 78 | 234 | 742 | 380 | 420 | 363 | 370 | 370 |
350 | 78 | 283 | 792 | 380 | 420 | 413 | 429 | 429 |
400 | 102 | 325 | 887 | 450 | 470 | 463 | 480 | 480 |
450 | 114 | 369 | 935 | 480 | 490 | 518 | 530 | 548 |
500 | 127 | 404 | 985 | 480 | 490 | 568 | 582 | 609 |
600 | 154 | 470 | 1243 | 480 | 490 | 667 | 682 | 720 |
700 | 165 | 503 | 1346 | 640 | 660 | 772 | 794 | 794 |
800 | 190 | 571 | 1466 | 640 | 660 | 878 | 901 | 901 |
900 | 203 | 621 | 1565 | 750 | 860 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 1781 | 850 | 900 | 1078 | 1112 | 1112 |
