國標閥門您現在的位置: 首頁  > 國標閥門

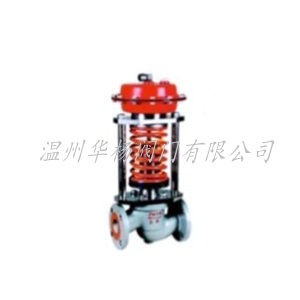

ZZY自力式壓力調節閥

產品詳情

產品特點：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制 。

ZZY自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

本系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。


外形尺寸與重量

公稱通徑（DN）

20

25

32

40

50

65

80

100

125

150

200

250

300

法蘭接管尺寸（B）

383

512

603

862

1023

1380

1800

2000

2200

法蘭端面距（L）

150

160

180

200

230

290

310

350

400

480

600

730

850

壓
力
調
節
范
圍
（
Kpa
）

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

200-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

980

950

1000

1100

1200

A

85

96

重量（Kg）

26

37

42

72

90

114

130

144

180

200

250

導壓管接頭螺紋

M1.6×1.5

ZZY自動式壓力調節閥型號ZZY

產品特點

◇　自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
   ◇　壓力分段范圍細且互相交叉，調節精度高。
◇　壓力設定值在運行期間可連續設定。
◇　對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
◇　橡膠膜片式檢測，執行機構測精度高、動作靈敏。
◇　采用壓力平衡機構，使調節閥反應靈敏、控制 。

主要零件材料

◇　閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
◇　閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
◇　填料：丁腈、乙炳、氟、耐油橡膠

連接標準

◇　法蘭標準：鑄法法按BG9113-88、JB/79-94
◇　法蘭密封面型式：PN16凸面
◇　PN40、64為凹凸、閥體為凹面
◇　結構長度按BG12221-98
◇　執行機構信號接口：內螺紋M16×1.5

訂貨須知

訂貨時請用戶提供以下資料：
◇　調節閥名稱、型號
◇　公稱通徑
◇　公稱壓力（Mpa）
◇　閥前、后壓力
◇　額定流量系數（Kv）
◇　固有流量特性
◇　介質名稱及狀態
◇　工作溫度及范圍
◇　整機作用方式
◇　閥體、閥內件及填料材質
◇　所配附件
◇　閥全法蘭標準
◇　其他特殊要求

□結構與原理

ZZY型自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。其結構見圖一

圖一a、用于控制閥后壓力的調壓閥，閥作用方式為壓閉型。
其作用原理如下：
    介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直Z閥后壓力下降Z設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直Z閥后壓力上升Z設定值為止。


訂貨須知：

    一、①ZZY型自力式壓力調節閥產品名稱與型號②ZZY型自力式壓力調節閥口徑③ZZY型自力式壓力調節閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
