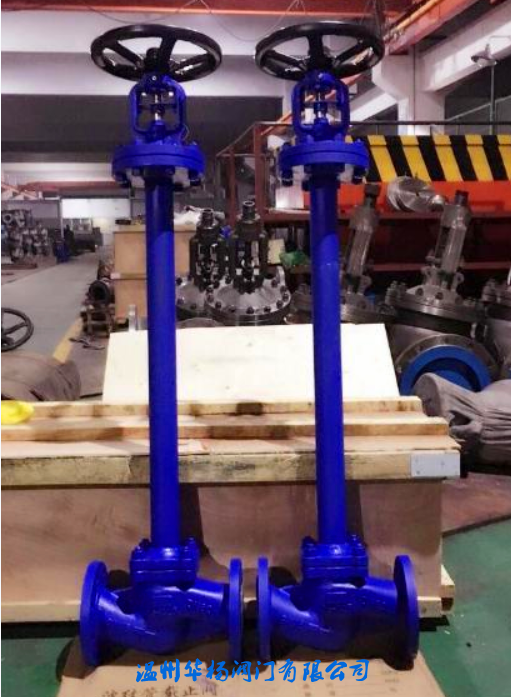

德標波紋管截止閥

產品詳情

詳細資料:

1.雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失,降低能源損失,提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長,減少維修次數,降低經營成本。
5.堅固耐用的波紋管密封設計,保證閥桿的零泄漏,提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
7.閥桿升降位置指示更直觀。


WJ41H-16C/P德標波紋管截止閥型號選型:

閥門類型代號:WJ代表波紋管

閥門連接代號:4代表法蘭

閥門結構代號:1代表直通式

閥門密封材質:H合金鋼

閥門壓力代號:16代表十六公斤

閥門材質代號:C代表鑄鋼,P代表不銹鋼


主要零件材質及性能:

材料性能(表)
零件名稱閥體閥蓋閥桿閥瓣密封面填料
GS-C25GS-C25GS-C2513Cr2Cr132Cr13柔性石墨
304CF8CF8304304304柔性石墨
316CF8MCF8M316316316柔性石墨
304LCf3CF3316304L304L柔性石墨
316LCF3MCF3M316316L316L柔性石墨

外形尺寸圖:

主要外形尺寸:

PNDNLDD1D2BfHN-фH
1.6151309565451621914-146
2015010575581821914-146
2516011585681821974-148
32180140100781822004-188
40200150110881832184-1813
502301651251022032204-1813
652901851451222032384-1816
803102001601382032574-1820
1003502201801582033404-1825
1254002502101882233604-1832
1504802852402122233908-2240
20060034029526824353012-2250
2.5151309565451621914-146
2015010575581821914-146
2516011585681821974-148
32180140100781822004-188
40200150110881832184-1813
502301651251022032204-1813
652901801451222232384-1816
803102001601382432574-1820
1003502351901622433408-2225
1254002702201882633608-2632
1504803002502182833908-2640
20060036031027830353012-2650
4.0151309565451621914-146
2015010575581821914-146
2516011585681821974-148
32180140100781822004-188
40200150110881832184-1813
502301651251022032204-1813
652901851451222232384-1816
803102001601382432578-1820
1003502351901622433408-2225
1254002702201882633608-2632
1504803002502182833908-2640

制造標準:

執行標準
制造標準:DIN3356結構長度:DIN3202
法蘭標準:DIN2543-2545對焊口標準:DIN3239
試驗標準:DIN3230

壓力試驗:

壓力檢驗(表)
公稱壓力1.6Mpa2.5Mpa4.0Mpa
密封試驗1.8MPa2.8MPa4.4MPa
殼體強度2.4MPa3.6MPa6.0MPa
適用溫度425℃

服務承諾:

(1) 嚴格按照合同要求,提供符合設計標準,質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求,并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙,并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表,需方所派監造是督促我方按標準生產合格產品,但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準,供方無條件更換。在安裝和試運行過程中,設備出現質量問題,先處理問題,再分清責任,一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保,-旦發生意外,我方將按需要對所供設備盡快進行免費更換、修理,直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失,我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題,如屬我方原因,我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務,指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備,我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務,把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后,在24小時之內作出答復或派出服務人員,盡快到達現場,做到用戶對質量不滿意,服務不停止。

(16) 免費為產品提供終身維護,凡我廠用戶,均建立了詳盡的用戶檔案,我廠售后服務。人員實行定期回訪,制度,指導用戶的日常維護,及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求,終身為用戶提供質優價廉的零配件。
